u產品概述

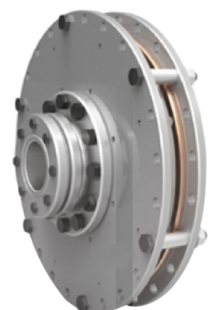

基本型永磁耦合器（聯軸器）

基本型永磁耦合器是根據磁感應原理開發而來，主要由導體轉子、環繞的永磁轉子構成，導體轉子與電機軸連接，永磁轉子與工作機軸連接，永磁轉子和導體轉子形成固定的氣隙永不接觸，在電機轉動時，轉子之間的相對運動使得導體轉子中產生感應渦電流，渦電流產生的磁場與永磁體磁場相互作用，從而實現轉矩的傳遞，此種傳扭方式顛覆了傳統的傳扭方式，非接觸傳遞力矩成為最大的亮點，實現了無磨損、免維護，具有減振、降噪等優點，大大提高了設備運行的可靠性。其可根據現場工況力矩要求，對永磁聯軸器氣隙進行出廠調節，從而實現了系統節能。由精基公司自主開發的專利產品“內外套式鎖緊機構”徹底解決了傳統耦合器安裝拆卸困難、可靠性低的弊端。

u應用范圍

3.1 基本型永磁耦合器 適用于堵轉概率較低的設備，能夠改變氣隙，實現不同轉速輸出從而達到提高節能,如：泵類、風機類。

3.2 限矩型永磁耦合器 適用于皮帶機、斗式提升機、斜拉鏈、破碎機等液力耦合器使用場合可參考替換使用。

u主要技術特點

GX系列基本型永磁耦合器

1）  緩沖啟動

2）  消除振動、無磨損

3）  無需潤滑、免維護

4）  簡單、可靠，純機械構造

5）  安裝簡單，允許較大的對中誤差

6）  綠色節能，節能5%

7）  適應各種惡劣環境

8）  使用壽命長

u選型表

5.1 GX系列基本型永磁耦合器技術參數表
