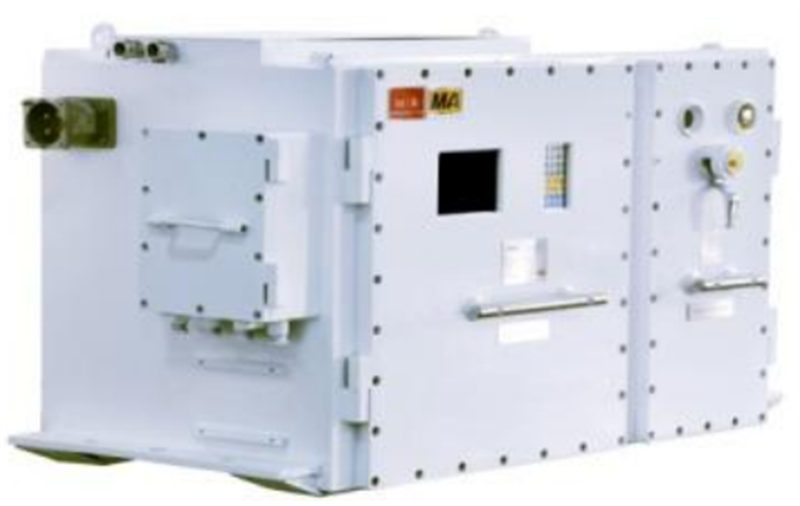

礦用隔爆兼本質安全型交流變頻器
產品規格：BPJ-□/1140
特點描述：
*體積小巧，結構緊湊
*三電平拓?fù)浣Y(jié)構，中點控制算法
*空間矢量控制方式
*過載2倍時可運行1分鐘，過載1.5倍可到2分鐘，在1.2倍負載可長期連續運行
*自動節能調速功能，通過檢測負載變化，實時調節輸出，實現自動控制節能效果
產品用途
BPJ-□/1140型礦用隔爆兼本質安全型變頻器，是華寧公司自主開發研制的三電平單體變頻器系列。適用于煤礦井下，有煤塵及爆炸性氣體的環境中?？蓪?10KW以下三相交流異步電動機進行調速控制，具有啟動轉矩大、啟停平穩等特點，能實現交流電機在各種負載情況下的平滑啟動，具有調速、過載、瞬時斷電、漏閉、缺相、短路、過壓、欠壓等保護功能。本變頻調速裝置可用于綜合機械化采煤工作面，作為刮板運輸機、轉載機和皮帶輸送機的變頻調速控制設備，也可用于水泵，風機等其它設備的變頻調速控制。
技術參數
三相AC1140V，50HZ | |||||||||||
電壓波動：-15﹪～+10﹪ 頻率波動：±2.5﹪ | |||||||||||
電機功率（KW) | 132 | 200 | 250 | 315 | 400 | 500 | 630 | 710 | |||
額定輸出電流（A） | 84 | 127 | 162 | 204 | 259 | 325 | 400 | 460 | |||
額定輸出電壓、頻率 | AC1140V，0～50HZ | ||||||||||
主要控 制 | 調制方式 | SVPWM正弦波脈寬調制 | |||||||||
控制方式 | 無速度傳感器矢量控制 | ||||||||||
頻率精度 | 數字設定最高頻率×±0.1﹪；模擬設定最高頻率×±0.5﹪ | ||||||||||
頻率分辨率 | 數字設定0.01HZ；模擬設定最高頻率×±0.1﹪ | ||||||||||
加減速曲線 | 兩種曲線：直線和任意S曲線；四種加減速時間（多步速度） | ||||||||||
起動轉矩 | 150﹪以上，零速轉矩 0～100﹪可調 | ||||||||||
過程控制 | 內置PID調節器，可與各類變送器形成標準比例閉環控制系統 | ||||||||||
自動電壓調整 | 電網電壓變化時，能自動適當?shù)馗淖兓绢l率，保護電機負載能力 | ||||||||||
運 行 | 頻率設定 | 數字設定，模擬電流/電壓設定，控制面板給定，上位機串行通訊設定，功率平衡給定 | |||||||||
運行命令給定 | 控制面板給定，外接端子給定，通過RS485由上位機給定 | ||||||||||
| 模擬量輸入/輸出信號類型 | 0～10V,4～20mA | |||||||||
數字量輸入 | 5路可編程輸入，實現正/反轉，起/停，預置速度 | ||||||||||
模擬量輸出 | 轉速，負載，雙極性負載，PID變量均可外接儀表 | ||||||||||
開關量輸出類型 | 2路繼電器輸出（250/2A觸點） | ||||||||||
開關量輸出 | 故障欠/過/等速，開/關正反轉，PV上/下限，PID積分器/控制器輸出飽和無故障 | ||||||||||
通訊功能 | MODBUS RTU;CAN;MODBUS TCP | ||||||||||
顯示 | 顯示屏運行顯示 | 設定頻率，輸出頻率、電流、功率、電動機轉速、負載率等 | |||||||||
故障狀態顯示 | 過壓、欠壓、過流、過載、系統過熱、缺相、短路、失速、電流限幅、當前故障、歷史故障及水冷系統保護 | ||||||||||
環境 | 應用范圍 | 有瓦斯煤塵爆炸危險環境 | |||||||||
海拔高度 | 海拔高度不低于-1500m，不超過2000m（如超過此海拔高度，需降容使用） | ||||||||||
環境溫度 | -20℃ ～ 40℃ | ||||||||||
相對濕度 | 5﹪～95﹪RH（無冷凝） | ||||||||||
保護功能 | 過壓、欠壓、過流、過載、系統過熱、缺相、短路、失速、電流限幅 | ||||||||||
冷卻方式 | 水冷 | ||||||||||
